電気ホイスト FAQ

動力を用いて、荷を上下に動かし、水平に移動する装置を言います。

電気ホイスト/ワイヤ（ロープ）ホイストと言うこともあります。モータ、減速機、ドラム（ワイヤロープを巻取）をコンパクトに一体とした巻上装置です。
横行装置も一体化された機種がクレーン用として多く使用されています。
なお、スプロケットで鎖（チェーン）を巻取るタイプは電気チェーン・ホイスト（ブロック）となります。

基本的には、使用状況及び要求寿命に関する情報が必要です。
使用状況として、次のような情報が必要です。

• 吊り上げる荷重
• 年間稼働日数
• 1日の最大使用時間
• 揚程（吊り上げ高さ）
• 運搬回数
• 運転速度

これらの情報を基に、メーカが必要な等級を特定することになります。

ホイストの基本モデルの容量（定格荷重）を下げることで目的の等級に対応も可能です。詳細はメーカにお問い合わせください。

標準仕様は3相　200Ｖ 50/60Hz、220Ｖ 60Hzとなります。
なお、400Ｖクラスも特注品として対応しています。

通常のホイストは、屋外で使用することはできません。屋外で使用される際は、屋外用ホイストを使用してください。
簡易的な対策としては、防雨カバーの取り付けや退避場所を設けて、雨水にさらされないようにご注意ください。
屋外仕様時の具体的な対策は、メーカにお問い合わせください。

使用できません。（別に、エレベータ規格が存在します。）
また、荷の上に載って作業する用途にも使用出来ません。

クレーン構造規格および簡易リフト構造規格の適用を受けます。
対応可否は機種によりますのでメーカへお問い合わせください。

一般的には0.5ｔ～30ｔとなりますが、特注品として更に大きな容量も対応しています。具体的にはメーカにお問合せください。

ホイストをクレーンとして製造・設置する場合は、クレーン等安全規則によって製造許可・設置届・設置報告書等の手続きと設置後の点検が義務付けられています。

• 「電気ホイストをクレーンとしてご使用の場合、必要な法的手続きと点検義務」のページ

走行レールの接続部は、溶接によるか、又はレール用継目板などにより機械的、電気的に確実に接続し、レールには、300 V以下の場合はD種接地工事、300 V以上の場合はC種接地工事を施工します。

ホイストの巻上電動機は、始動及び停止を繰返して用い、巻上げでは力行領域(電動機から負荷へ力を加えている状態)で、巻下げでは回生制動領域(電動機が発電機として電気を作り出している状態)で運転するため、一般用電動機とは運転条件が異なります。
このため、一般用の電動機の規格は、ホイストには適用されません。

ホイストは、電動機・ブレーキ・減速機・制御機器などを一体化した機器であります。そのため、電動機単体で運転する場合の電流に加え、ブレーキ・制御機器などの動作電流や、機械損などに影響される電流を含めた総合電流がホイストの定格電流値となります。

ホイスト用電動機は間欠運転を常とし、また、インチングなどの始動・停止を頻繁に行う運転を多用するため、サーマルリレーは電動機の保護に適しません。

トップランナーモータとは、省エネ基準を定めた「トップランナー制度」に適合したモータを指します。
一方、ホイスト、クレーンサドルで使用するモータの使用条件は、「トップランナー制度」で提示している条件の対象外となりますので、トップランナーモータを使用する必要はありません。

非常停止スイッチ操作では、操作回路だけを遮断し、巻上機を作動させる駆動機構への電力供給を遮断しない構成は、電気ホイストの規格（JIS C 9620）では認められておりません。
入り切りボタンの場合には、まれに操作回路だけを遮断する構成となっている場合があります。

電気ホイスト単体では、過負荷防止装置を備えることが義務づけられているわけではありません。ただし、ジブクレーン等では、クレーン構造規格により、クレーンに過負荷防止装置を備えることが義務づけられており、注意が必要です。
過負荷防止装置を使用する場合には、クレーン又は移動式クレーンの過負荷防止装置構造規格に基づき認定品である必要があります。
なお、クレーン等安全規則第23条にて、クレーンは定格荷重をこえる荷重をかけて使用してはならないことが定められています。

電気ホイストの過負荷を防止する安全装置にて「過負荷防止装置以外の過負荷を防止するための装置」に該当するものについては、検定機関の認定は必須ではありません。

設定値目安は安全装置の検出誤差を考慮して定格荷重の110％付近とし、125％の過負荷で確実につり上げを停止するように設定するのが一般的です。

• ※
  過負荷を防止する安全装置には、ばね又はロードセルを用いた機械式と電流及び電力の検知による電気式があるが、これらの安全装置は外的要因や検出誤差により検出精度は10％程度の誤差が生じます。

共吊りを行う場合には、共吊りに適したクレーンである必要があります。
製造許可申請時の要件となるため、共吊りを行う場合には、購入時にメーカにお問い合わせください。
なお、複数のフックを有したクレーンで共吊り作業をする場合は、災害の防止のため、次のような安全装置を備える必要があります。

1. 主巻と補巻の巻上げ又は巻下げを同時に行う作業を目的とするクレーン
   主巻フックに係る荷重と補巻フックに係る荷重の合計値が、主巻の定格荷重を超えない装置、及び、補巻にかかる荷重が、補巻の定格荷重を超えない装置
2. 複数のフックを用いた共吊り作業を目的とするクレーン
   各々のフックの定格荷重を超えない装置、巻上げ及び巻下げの同調装置、並びにトロリの衝突防止装置

JIS G 3546に記載されているワイヤロープなども使用可能です。
ただし、クレーン構造規格の第2章第2節において、使用するワイヤロープのグループにより、吊り上げ装置の等級で要求されるD/dの値が異なりますので注意してください。
既設ホイストのワイヤロープ種類を変更する場合、法規上の問題等が生じる可能性もありますので、必ずメーカに相談ください。

巻上機にかかる負荷や運転時間の履歴を管理し、計算することで理論上の残存耐用期間を計算することができます。
管理方法は、 「巻上機の特別アセスメント」のページを参照ください。

• 計算シートも用意しています。

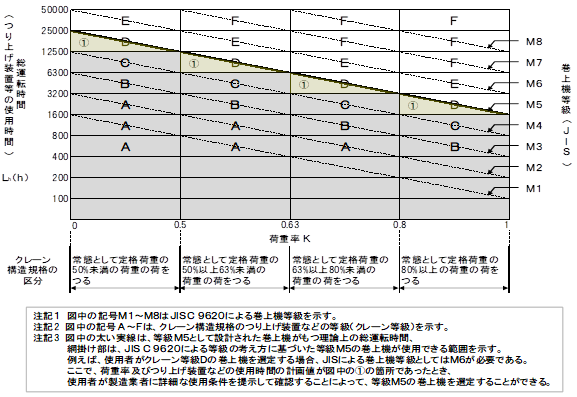

ご使用の状況に変更はない場合には、等級D(M6)以上を選定してください。

世界無線通信会議(WRC)において、無線通信規則(RR)のスプリアス発射の強度の許容値が改正されました。これを受けて、総務省は、2005年12月1日に無線設備規則を改正しました。
2022年12月1日以降、旧規則に基づく無線機器は、新規則の条件に適合する無線機器として変更許可など適合したことの確認を受けない限り、使用できなくなります。
この改正により現在ご使用いただいている無線機が使用できなくなるケースがあり、具体的にはメーカにお問合せください。
